螺杆式电动开窗器与链条式电动开窗器结构图及工作原理？
电动开窗器工作原理，电动开窗器因分为螺杆式电动开窗器，推杆式，链条式..这里只说螺杆式电动开窗器。
螺杆式电动开窗器组成是由电机，齿轮、螺杆等组成。只不过，它的涡杆的结构有所不同，24V DC电流带动电机产生一定的推拉力。内部结构中有锁紧螺母，起的作用是增加它的自锁能力。相较于其他电动推杆，螺杆式电动开窗器的推拉力较小，最大只有1000N。
螺杆式电动开窗器

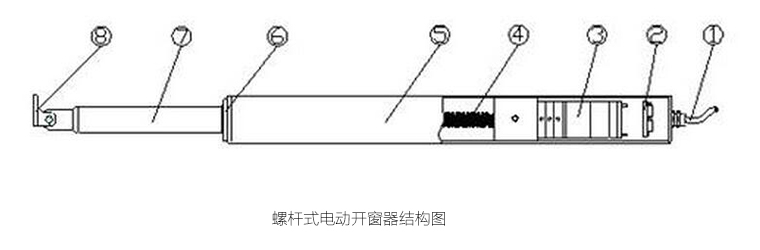

螺杆式电动开窗器结构图与组成部分：
①电线 ②控制电路板 ③减速装置 ④丝杆 ⑤外壳(铝压铸，铝，玻璃加纤塑料，塑料) ⑥锁紧螺母⑦推杆(不锈钢，碳钢) ⑧ 推杆连接件
链条式电动开窗器

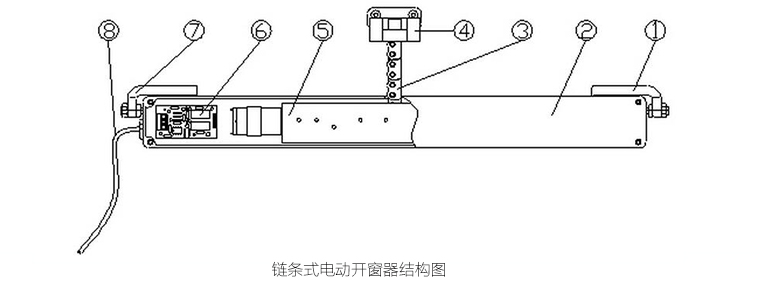

链条式电动开窗器结构图与组成部分：
① 安装支架 ② 外壳(铝压铸，铝，玻璃加纤塑料，塑料) ③ 链条(不锈钢，碳钢) ④ 链接连接件 ⑤减速装置⑥ 控制电路板 ⑦ 安装支架 ⑧ 电线
